R162471320 Bloque de guía lineal Bosch Rexroth

R162471320 Bloque de guía lineal Bosch Rexroth

- REXROTH R162471320
- KWD-030-SLH-C1-H-1
- Bloqueo del corredor de bolas
- Carros R162471320
- Bloque de rodadura de guía lineal R162471320
- R162471320SLHC1H1
- REXROTHKWD-030
- KWD-030REXROTH
realimentación

R162471320 Bloque de guía lineal Bosch Rexroth

Se trata de los bloques de corredores de bolas estándar del sistema de raíles de bolas, acero, SLH, tipo R162471320, también conocidos como: 10130700, R162471320SLHC1H1, REXKWD-030, KWD-030REX, REXROTHKWD-030, KWD-030REXROTH.

R162471320 Especificaciones:

Área de aplicación: Para espacios reducidos en dirección transversal y requisitos de alta rigidez

Mayor rigidez que el SLS

Oscilaciones de fricción significativamente reducidas y bajo nivel de fricción, especialmente bajo carga externa

Máxima precisión

La zona de entrada patentada aumenta la precisión del recorrido hasta un factor de seis

R162471320 especificación técnica:

Size	30
Design type	SLH - slim, long, high
Ball chain	Without ball chain
Material (profiled rail systems)	Carbon steel
Preload class	C1 moderate preload
Accuracy class	H - Highly accurate
Self-aligning for compensation of misalignments	Without self-alignment
Length of runner block [mm]	119.7
Width of runner block [mm]	60
Height of runner block with guide rail [mm]	45
Lubrication	Pre-lubricated
Dynamic load capacity C [N]	46000
Footnote dynamic load capacity C	The calculation of the dynamic load ratings and load moments is based on a stroke length of 100,000 m as per DIN ISO 14728-1. However, often only 50,000 m is actually stipulated. For comparison: Multiply the values C,Mt and ML from the table by 1.26.
Dynamic torsional moment load capacity Mt [Nm]	800
Dynamic longitudinal moment load capacity ML [Nm]	740
Static longitudinal moment load capacity ML0 [Nm]	1080
Static torsional moment load capacity Mt0 [Nm]	1160
Max. acceleration amax [m/s虏]	500
Seal	SS - Standard seal
Static load rating C0 [N]	66900
Permissible ambient temperature	-10 °C ... +80 °C
Friction coefficient 渭	0,002 ... 0,003
Pitch T guide rail [mm]	80
Height of runner block	38.35
Weight [kg]	1.277

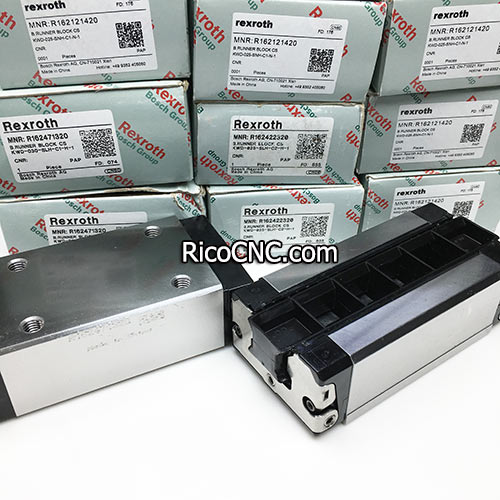

Linear Guideway Runner Block R162471320.jpg

RicoCNC suministra una gama de marcas de bloques de guías lineales y carriles como Rexroth, INA, THK, HIWIN, PMI, ABBA, STAF, etc. Todos son productos originales de movimiento.
