4086050682 Módulos de interfaz del acoplador EtherCAT Beckhoff EK1100 para la máquina Homag

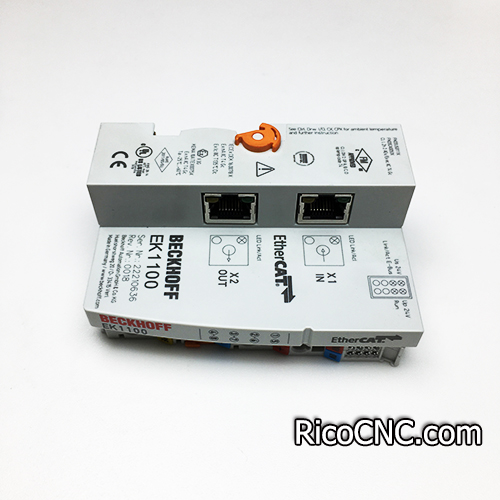

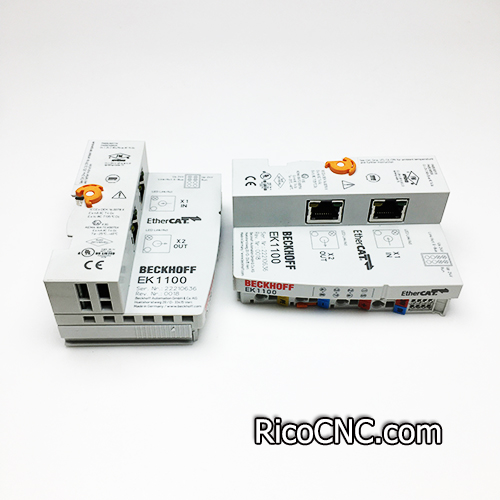

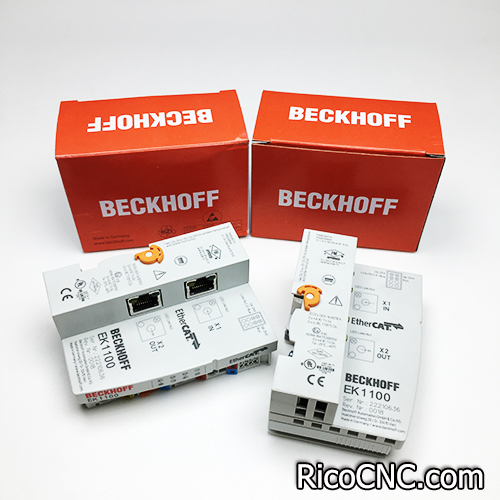

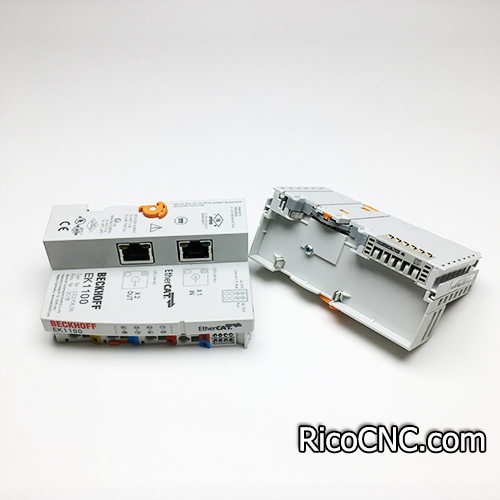

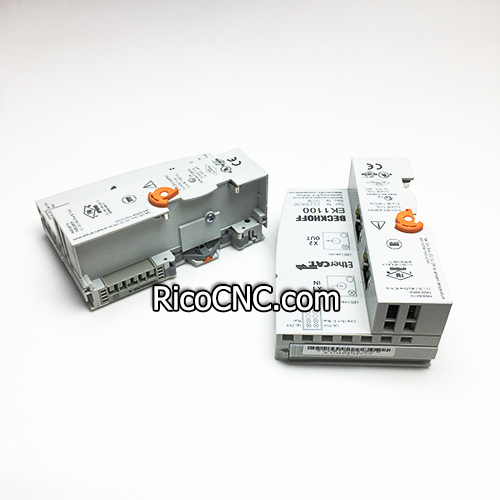

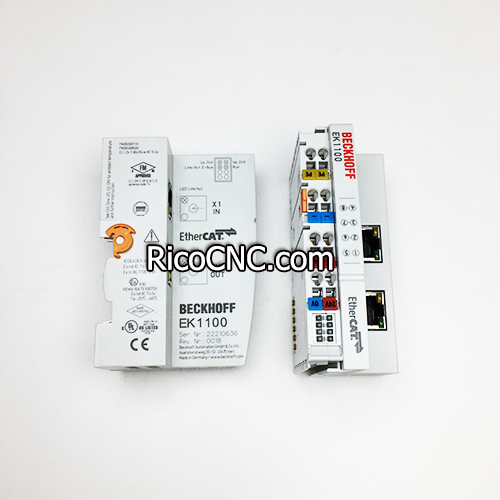

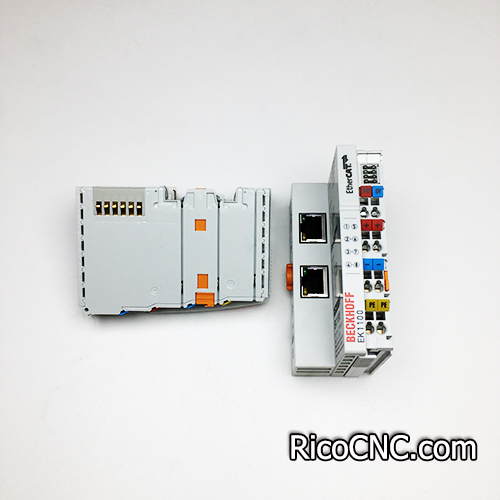

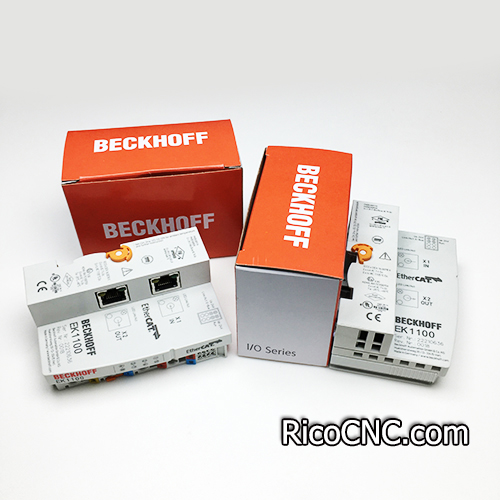

Este módulo es Beckhoff EK1100 EtherCAT Coupler. Se puede utilizar en la máquina de madera Homag y el número de pieza es Homag 4086050682 / 4-086-05-0682.
El acoplador EK1100 conecta EtherCAT con los terminales EtherCAT (ELxxxx). Una estación consta de un acoplador EK1100, un número cualquiera de terminales EtherCAT y un terminal de bus. El acoplador convierte los telegramas de paso de Ethernet 100BASE-TX a la representación de señales del bus E.
El acoplador se conecta a la red a través de la interfaz Ethernet superior. La toma RJ45 inferior puede utilizarse para conectar otros dispositivos EtherCAT en el mismo ramal. En la red EtherCAT, el acoplador EK1100 puede instalarse en cualquier lugar de la sección de transferencia de señales Ethernet (100BASE-TX), excepto directamente en el conmutador. Los acopladores EK9000 y EK1000 son adecuados para su instalación en el conmutador.
Datos técnicos del EK1100:
Task within EtherCAT system | coupling of EtherCAT Terminals (ELxxxx) to 100BASE-TX EtherCAT networks |
Data transfer medium | Ethernet/EtherCAT cable (min. Cat.5), shielded |
Distance between stations | max. 100 m (100BASE-TX) |
Number of EtherCAT Terminals | up to 65,534 |
Protocol | EtherCAT |
Delay | approx. 1 µs |
Data transfer rates | 100 Mbit/s |
Bus interface | 2 x RJ45 |
Power supply | 24 V DC (-15 %/+20 %) |
Current consumption from US | 70 mA + (∑ E-bus current/4) |
Current consumption from UP | load |
Current supply E-bus | 2000 mA |
Power contacts | max. 24 V DC/max. 10 A |
Electrical isolation | 500 V (power contact/supply voltage/Ethernet) |
Operating/storage temperature | -25…+60 °C/-40…+85 °C |
EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
Relative humidity | 95 %, no condensation |
Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
Protect. rating/installation pos. | IP20/variable |
Approvals/markings | CE, UL, ATEX, DNV GL, IECEx, cFMus |
EL1809, EL2809, EL1008, EL2008, EK1100, KL2541, BK1120, EL1889, EL2889, EL5101, EL4001, EL6731, BK1250, EL3314, EL6751, EL9410, EL7041, KL1859, EK1122, EL1088, EL5151, EL5001, EK1828, EK1818 también están disponibles aquí.
RicoCNC puede ofrecer una gama de repuestos de máquinas Homag y piezas y componentes de automatización industrial a todo el mundo.
