Arandela elástica Belleville Mubea 180111 para husillos CNC y barras de tracción

Arandela elástica Belleville Mubea 180111 para husillos CNC y barras de tracción

• Resorte de disco Mubea 180111.
• Resorte de disco de cromo vanadio.
• Dimensiones: 100 x 51 x 4 x 7 mm.
• Arandela elástica Belleville.
• Marca: Mubea.
• Número de pieza: 180111.
• Resorte de disco Belleville Mubea
• Fabricado en acero al cromo vanadio
realimentación

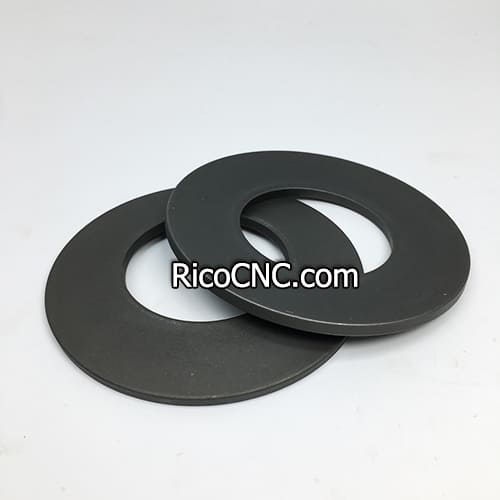

Mubea 180111.jpg

Arandela elástica Belleville Mubea 180111 para husillos CNC y barras de tracción

Se trata de una arandela elástica Belleville Mubea 180111 de Alemania, con un diámetro interior de 51 mm, un grosor de 7 mm, un diámetro exterior de 100 mm, fabricada en acero al cromo-vanadio, con acabado fosfatado y aceitado, una deflexión de 2,25 mm y una carga de 20 674 N en deflexión.

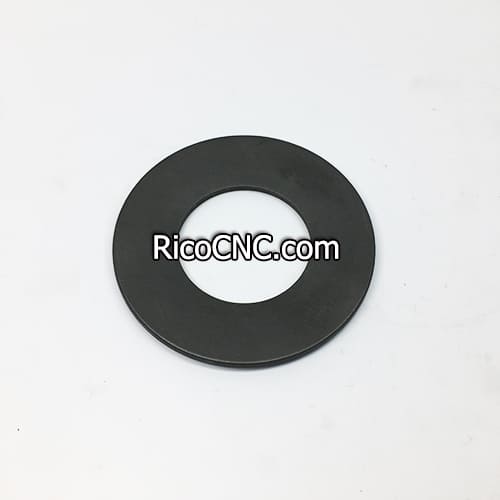

Mubea disc spring.jpg

Especificaciones del resorte de disco Mubea 180111:
Tipo: Resorte de disco Belleville
Serie: Grupo 2 - Espesor de 1,25 mm a 6 mm
Sistema de medición: Métrico
Material: Acero al cromo-vanadio
Diámetro exterior: 100 mm
Diámetro interior: 51 mm
Espesor: 4 mm
Carga en deflexión: 20674 N
Carga en plano: 25338 N
Grado del material: 51CrV4

Mubea 180111 disc spring.jpg

RicoCNC puede ofrecer arandelas elásticas Mubea de diferentes tamaños.

Mubea Part No	Dimensions in mm (OD x ID x Thickness x LO)
170022	12x6.2x0.6x 0.95
170051	18x9.2x1x1.4
170063	20x10.2x1.1x1.55
180003	23x12.2x1.5x2.1
180004	25x12.2x1.5x2.05
180008	28x12.2x1.5x2.25
180010	28x14.2x1.5x2.15
180011	31.5x16.3x1.25x2.15
180014	31.5x16.3x2x2.75
180020	34x16.3x2x2.85
181022	35.5x18.3x2x2.8
180029	40x16.3x2x3.1
180030	40x18.3x2x3.15
180034	40x20.4x2.5x3.45
180037	45x22.4x2.5x3.5
180053	50x25.4x3x4.1
180057	56x28.5x3x4.3
180065	60x30.5x3x4.7
180082	70x40.5x5x6.4
